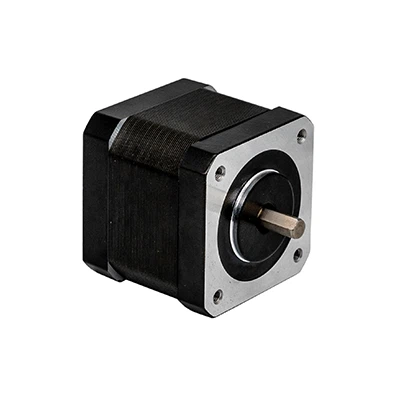

NEMA 17 Unipolaire 0.9deg 0.29Nm (40.3oz.in) 1.2A 4V 42x42x47mm Moteur pas à pas 6 fils
Numéro de pièce du fabricant : 42H047HM-1206
Taille du cadre : 42x42 mm
Type de moteur : pas à pas unipolaire
Angle de pas : 0,9 degrés
Couple de maintien : 0,29 Nm (40,3z.in)
Courant nominal/phase : 1,2 A
Tension nominale : 4 V
Résistance de phase : 3,3 Ω
Longueur du corps : 47 mm
Inductance : 4.0 mH ± 20 % (1 KHz)
- Livraison rapide
- Assurance qualité
Personnalisation disponible
Présentation du produit
Paramètre technique
|
Article |
Caractéristiques |
|
Précision de l'angle de pas |
±5% |
|
Précision de la résistance |
±10% |
|
Précision de l'inductance |
±20% |
|
Hausse de température |
80 000 maximum. |
|
Température ambiante |
-20 degré ~+50 degré |
|
La resistance d'isolement |
100 MΩMin. @ 500 V CC |
|
Résistance diélectrique |
Une minute à 500VAC∙5mA Max. |
|
Jeu radial de l'arbre |
0.06Max.@450 g |
|
Jeu axial de l'arbre |
0.08Max.@450 g |
Spécifications techniques
|
Numéro de modèle. |
Polaire |
Noté |
Actuel/ |
Résistance/ |
Inductance/ |
Possession |
# de |
Rotor |
Poids |
Longueur |
|
|
V |
A |
Ω |
Mh |
oz-po |
kgf · cm |
g∙ cm2 |
Kg |
mm |
|||
| 42H047HM-1206 | Unipolaire | 4 | 1.2 | 3.3 | 4 | 40.3 | 2.9 | 6 | 68 | 0.35 | 47 |
Courbe de couple de retrait
FAQ
Q : Qu'est-ce que la résolution de pas dans un moteur pas à pas ?
R : La résolution des pas fait référence au nombre de pas par rotation ou mouvement qu'un moteur pas à pas est capable d'effectuer. Les résolutions de pas courantes incluent 1,8 degrés ou 200 pas, mais d'autres résolutions sont également disponibles.
Q : Compte tenu de la durée du transport, comment vous assurez-vous que les moteurs restent intacts ?
R : Pour garantir que les moteurs restent protégés pendant le transport, nous prenons des précautions en emballant solidement chaque moteur dans de la mousse absorbant les chocs. Nous emballons individuellement chaque moteur dans une pochette pour le protéger contre les dommages potentiels causés par les vibrations ou les impacts pendant le transport.
Q : Y a-t-il des considérations de sécurité lors de l’utilisation de moteurs pas à pas ?
R : Oui, il y a plusieurs considérations de sécurité lors de l'utilisation de moteurs pas à pas :
1. Câblage électrique et mise à la terre appropriés : assurez-vous que les connexions électriques entre le moteur pas à pas, le pilote et l'alimentation sont sécurisées et correctement isolées pour éviter les risques électriques.
2. Dissipation thermique : les moteurs pas à pas peuvent générer de la chaleur pendant le fonctionnement. Des mesures de refroidissement adéquates, telles que des dissipateurs thermiques ou des ventilateurs de refroidissement, doivent être mises en place pour éviter la surchauffe.
3. Risques mécaniques : Prenez des précautions pour éviter tout risque mécanique, tel que des points de pincement ou un enchevêtrement avec des pièces mobiles, en particulier lorsqu'il s'agit d'applications à grande vitesse ou à charge lourde.
