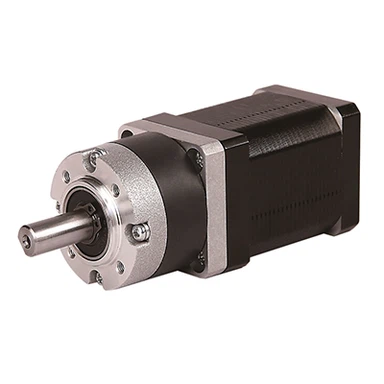

Moteur pas à pas à engrenages NEMA17
Le motoréducteur pas à pas NEMA17 a une taille de cadre de 42 mm x 42 mm et se compose d'un réducteur planétaire économique avec un moteur pas à pas NEMA17. Disponibles en 7 modèles standards, le couple le plus élevé qu'ils peuvent atteindre est de 6,9 kg.cm/95,8 oz-in. Ayant un rapport de réduction allant de 3:1 à 225:1, leur plage de vitesses de sortie est comprise entre 13 tr/min et 1 000 tr/min. Les différents rapports de démultiplication permettent au moteur de générer un couple plus élevé et de fonctionner à des vitesses plus faibles, ce qui le rend exceptionnellement bien adapté aux applications nécessitant un contrôle fin et une force importante.
- Livraison rapide
- Assurance qualité
Personnalisation disponible
Présentation du produit
Dimension (unité= mm)
Paramètre de boîte de vitesses
| Scène | Une étape | Deux étapes | Trois étapes | ||||||||||||
| Ratio de réduction | 3 | 4 | 5 | 7 | 9 | 10 | 15 | 25 | 28 | 45 | 50 | 100 | 125 | 180 | 225 |
| Charge nominale (Nm) | 3.5 | 10 | 15 | ||||||||||||
| Vitesse d'entrée nominale (tr/min) | 3000 | ||||||||||||||
| Jeu (Degré） | 0,8 degrés maximum | 1,6 degrés maximum | 2,4 degrés maximum | ||||||||||||
| Longueur L1 | 41 | 48.5 | 58 | ||||||||||||
Spécifications techniques
| Numéro de modèle | Polaire | Longueur du moteur | Tension nominale | Courant/Phase | Résistance/Phase | Inductance/Phase | Couple de maintien maximum | |
| Bipolaire | mm | V | A | Ω | Mh | oz-po | kg.cm | |
| 42033H-0504C | 33 | 4.5 | 0.5 | 10.5 | 18 | 29.2 | 2.1 | |
| 42039H-1684C | 39 | 2.8 | 1.68 | 1.65 | 3.2 | 52.8 | 3.8 | |
| 42047H-1504C | 47 | 3.45 | 1.5 | 2.3 | 4.6 | 77.8 | 5.6 | |
| 42057H-1504C | 57 | 3.75 | 1.5 | 2.5 | 6.3 | 95.8 | 6.9 | |
| 42033H-0906C | Unipolaire | 33 | 4 | 0.9 | 4.5 | 3.5 | 27.8 | 2 |
| 42039H-1206C | 39 | 4 | 1.2 | 3.3 | 3.2 | 42.1 | 3.1 | |
| 42047H-1206C | 47 | 4 | 1.2 | 3.3 | 2.8 | 50 | 3.6 | |
Remarque : les clients doivent uniquement fournir la vitesse et le couple du moteur finalement terminé, et nous choisirons le moteur et la boîte de vitesses adaptés à votre application..
FAQ
Q : Quels sont les avantages de l’utilisation d’un motoréducteur pas à pas ?
R : Les motoréducteurs pas à pas offrent un couple amélioré, un contrôle de mouvement précis et une vitesse réduite, ce qui les rend idéaux pour les applications nécessitant un couple élevé à basse vitesse. Ils améliorent la précision du positionnement, en particulier lorsqu'ils sont combinés avec des micro-pas, et peuvent compenser le jeu. Les motoréducteurs sont économes en énergie, génèrent moins de chaleur et simplifient souvent les conceptions mécaniques. Leur polyvalence et leur rentabilité les rendent adaptés à un large éventail d'applications, de la robotique aux imprimantes 3D. De plus, ils nécessitent un entretien minimal en raison de leur construction robuste.
Q : Y a-t-il des considérations de sécurité lors de l'utilisation de motoréducteurs pas à pas ?
R : Oui, la sécurité est cruciale lors de l’utilisation de motoréducteurs pas à pas. Assurer un câblage électrique approprié, protéger les pièces mobiles, contrôler les températures, mettre en œuvre des arrêts d'urgence, effectuer un entretien régulier, respecter les limites de charge, protéger contre les interférences, former les opérateurs, tenir compte de l'environnement et respecter les normes de sécurité pertinentes pour prévenir les accidents et garantir un fonctionnement sûr.
Q : Puis-je visiter votre usine avant de passer la commande ?
R : Bien sûr. Vous êtes les bienvenus pour visiter notre usine. Veuillez nous informer de votre projet de visite avant votre départ de votre pays, et nous vous aiderons à vous orienter et, si possible, organiserons votre prise en charge à l'heure indiquée. Nous sommes impatients de vous rencontrer en personne et de vous faire visiter nos installations.
Q : Quel est le délai de livraison de vos produits ?
R : En général, le délai de production de nos boîtes de vitesses est d'environ 30-35 jours (pour les commandes urgentes, nous pouvons accélérer). Le temps de transport dépend du mode de transport choisi par nos clients.
