Moteur CC sans balais 24 V 2000 tr/min 0,19 Nm 40 W 2,5 A Ф57x50 mm

Numéro de pièce du fabricant : 57BL02202-0040-XXX
Taille du cadre : Ф57 mm
Longueur du corps : 50 mm
Tension nominale : 24 V
Vitesse nominale : 2000 tr/min
Couple nominal : 0,19 Nm
Puissance : 40W

Envoyez demande

Livraison rapide
Assurance qualité
Personnalisation disponible

Présentation du produit

Spécifications générales

Type d'enroulement	étoile
Jeu axial de l'arbre	0,025 mm
Température ambiante	-20 degré ~55 degré
Humidité ambiante	<85% ( without condensation )
Force radiale MAX.	75N@10mm de la bride
Force axiale MAX.	20N
Classe d'isolation	Classe B
La resistance d'isolement	100 MΩ minimum à 500 V CC

Câblage

Numéro de piste	Couleur du plomb	Jauge de plomb	Fonction	Description
1	Rouge	UL1007/26AWG	VCC (en anglais seulement)	Tension d'alimentation pour les capteurs à effet Hall
2	Noir		GND	Terre pour capteurs à effet Hall
3	Jaune		SALLE A
4	Blanc		SALLE B
5	Bleu		HALLE C
6	Orange	UL1007/18-22AWG	Phase A
7	Vert		Phase B
8	Brun		Phase C

Spécifications techniques

Numéro de modèle.	Tension nominale	Vitesse	Couple nominal	Pouvoir	Courant nominal	Vitesse à vide	Courant à vide	Résistance/ligne-ligne	Inductance/ligne-ligne	Constante EMF arrière	Longueur
	VCC	tr/min	N.m	W	A	tr/min	A	Ω	mH	V/krpm	mm
57BL02202-0040-XXX	24	2000	0.19	40	2.5	4100	0.23	1.2	2.7	5.8	50

Dimension mécanique

FAQ

Q : Quel est le délai de livraison typique pour vos moteurs ?

R : En règle générale, le délai de production de nos moteurs est d'environ 30-35 jours. Toutefois, pour les commandes urgentes, nous pouvons accélérer le processus de production. Le temps de transport dépendra du mode de transport choisi et de la destination.

Q : Quelle est la production annuelle de vos produits ?

R : Nous produisons plus de 6,5 millions de moteurs pas à pas, de moteurs sans balais, de servomoteurs et de boîtes de vitesses par an.

Q : Quelles sont vos conditions de livraison disponibles ?

R : Nous proposons différentes conditions de livraison, notamment EXW (Ex Works), FOB (Franco à bord), CIF (Coût, Assurance et Fret), etc. Veuillez nous indiquer vos conditions de livraison préférées et nous pourrons mettre à jour le devis en conséquence. .

Q : Depuis combien de temps fabriquez-vous et vendez-vous des moteurs ?

R : Nous sommes activement impliqués dans la fabrication et la vente de moteurs depuis plus de deux décennies.

Q : Quel est votre marché principal ?

R : Europe, Amérique du Nord, Amérique du Sud, Australie, Moyen-Orient, etc.

étiquette à chaud: Moteur à courant continu sans balais 24v 2000rpm 0,19nm 40w 2,5a ф57x50mm, Chine 24v 2000rpm 0,19nm 40w 2,5a ф57x50mm fabricants de moteurs à courant continu sans balais, fournisseurs, usine

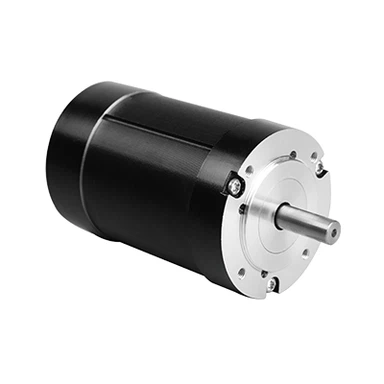

Moteur CC sans balais 36 V 4000 tr/min 0,116 Nm 50 W 2,3 A Ф57x50 mm
