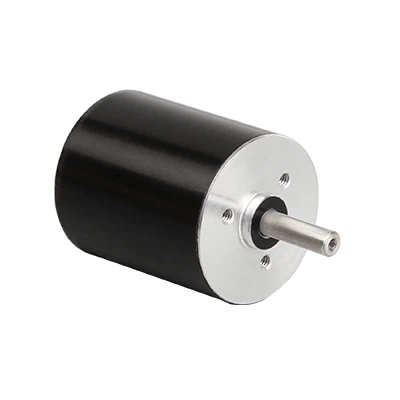

Moteur CC sans balais 24 V 6000 tr/min 0,011 Nm 7 W 0,54 A Ф22x50 mm
Numéro de pièce du fabricant : 22BL02602-0007-XXX
Taille du cadre : Ф22 mm
Longueur du corps : 50 mm
Tension nominale : 24 V
Vitesse nominale : 6000 tr/min
Couple nominal : 0,011 Nm
Puissance : 7W
- Livraison rapide
- Assurance qualité
Personnalisation disponible
Présentation du produit
Présentation du produit
Ce moteur BLDC 24 V est très compact avec une taille de cadre de 22 mm et une longueur de corps de 50 mm. Doté de trois phases, il est conçu pour fonctionner à une vitesse nominale de 6 000 tr/min, un couple nominal de 0,011 Nm et une puissance de sortie de 7 watts. Ce moteur CC sans balais à grande vitesse peut fonctionner correctement dans une large plage de températures allant de -20 degrés à 55 degrés, présentant des performances exceptionnelles même dans des conditions environnementales extrêmes. Avec une isolation de classe B, il offre une protection électrique fiable à votre équipement. Doté de caractéristiques de vitesse élevée et de faible bruit, ce moteur BLDC est couramment utilisé dans diverses applications, notamment les ventilateurs miniatures, les petits robots et d'autres systèmes nécessitant un contrôle moteur précis et efficace.
Spécifications générales
|
Type d'enroulement |
étoile |
|
Jeu axial de l'arbre |
0,025 mm |
|
Température ambiante |
-20 degré ~55 degré |
|
Humidité ambiante |
<85% ( without condensation ) |
|
Force radiale MAX. |
10N@10mm de la bride |
|
Force axiale MAX. |
4N |
|
Classe d'isolation |
Classe B |
|
La resistance d'isolement |
100 MΩMin. @ 500 V CC |
Câblage
|
Numéro de piste |
Couleur du plomb |
Jauge de plomb |
Fonction |
Description |
|
1 |
Rouge |
UL1061 28AWG |
VCC |
Tension d'alimentation pour capteurs à effet Hall |
|
2 |
Noir |
GND |
Terre pour capteurs à effet Hall |
|
|
3 |
Jaune |
SALLE A |
||
|
4 |
Blanc |
SALLE B |
||
|
5 |
Bleu |
HALLE C |
||
|
6 |
Orange |
Phase A |
||
|
7 |
Vert |
Phase B |
||
|
8 |
Brun |
Phase C |
Spécifications techniques
|
Numéro de modèle. |
Tension nominale |
Vitesse |
Couple nominal |
Pouvoir |
Courant nominal |
Vitesse à vide |
Courant à vide |
Résistance/ligne-ligne |
Inductance/ligne-ligne |
Constante EMF arrière |
Longueur |
|
VCC |
tr/min |
N.m |
W |
A |
tr/min |
A |
Ω |
mH |
V/krpm |
mm |
|
|
22BL02602-0007-XXX |
24 |
6000 |
0.011 |
7 |
0.54 |
8000 |
0.11 |
13.9 |
3.79 |
3.5 |
50 |
Dimension mécanique
FAQ
Q : Qu'est-ce qui détermine la vitesse du moteur BLDC ?
R : Dans un moteur à courant continu sans balais, la relation entre la tension appliquée et le couple de charge détermine la vitesse de rotation. Cela signifie que, lorsque vous utilisez le moteur, vous pouvez contrôler la vitesse de rotation du moteur en modifiant la tension appliquée.
Q : Si j’ai un produit qui souhaite être fabriqué dans un autre matériau spécial, pouvez-vous le faire ?
R : Bien sûr, il vous suffit de nous fournir des dessins ou des échantillons conçus et le département R&D évaluera si nous pouvons le faire ou non, et nous vous donnerons la réponse la plus satisfaisante.
Q : Quelle est la manière courante de contrôler un moteur BLDC ?
R : La manière la plus courante de contrôler un moteur BLDC consiste à utiliser des capteurs à effet Hall pour déterminer la position du rotor.
Q : Quelle est l’efficacité maximale du BLDC ?
R : Les moteurs BLDC auraient atteint des marges d'efficacité de 85 à 90 %, ce qui est supérieur aux moteurs à balais standard, qui sont de 75 à 80 %.
