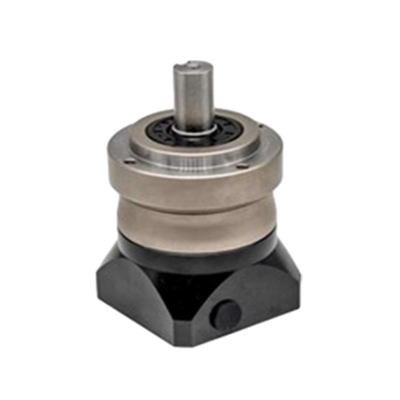

Réducteur planétaire de haute précision série AEP115
Type : réducteur planétaire à dents hélicoïdales
Degré de protection de la boîte de vitesses : IP65
Rapport : 3, 4, 5, 7, 10 (une étape)
Rapport : 15, 16, 20, 25, 28, 30, 35, 40, 50, 70, 100 (deux étages)
Jeu standard P1 : inférieur ou égal à 3 arcmin (une étape) ; Inférieur ou égal à 5 arcmin (deux étages)
Jeu standard P2 : inférieur ou égal à 5 arcmin (une étape) ; Inférieur ou égal à 7 arcmin (deux étages)
Efficacité : Supérieure ou égale à 95% (un étage) ; Supérieur ou égal à 92 % (deux étages)
- Livraison rapide
- Assurance qualité
Personnalisation disponible
Présentation du produit
Règle de dénomination AEP (Par exemple : AEP-090N-010-22-19-4)
Données de performance
|
Paramètre technique |
1 étape |
2 étapes | |||||||||||||||
|
Rapport |
3 |
4 |
5 |
7 |
10 |
15 |
16 |
20 |
25 |
28 |
30 |
35 |
40 |
50 |
70 |
100 |
|
|
Couple de sortie nominal T2N |
Nm |
208 |
290 |
330 |
300 |
230 |
208 |
290 |
290 |
330 |
300 |
310 |
300 |
260 |
330 |
300 |
230 |
|
Couple d'arrêt d'urgence T2NOT |
Nm |
3 fois le couple de sortie nominal |
|||||||||||||||
|
Entrée nominale Vitesse n1N |
tr/min |
4000 |
|||||||||||||||
|
Vitesse d'entrée maximale n1B |
tr/min |
8000 |
|||||||||||||||
|
Jeu réduit P1 |
arcmin |
Inférieur ou égal à 3 |
Inférieur ou égal à 5 |
||||||||||||||
|
Jeu standard P2 |
arcmin |
Inférieur ou égal à 5 |
Inférieur ou égal à 7 |
||||||||||||||
|
Rigidité en torsion |
Nm/arcmin |
25 |
|||||||||||||||
|
Moment de flexion maximum F2rB |
N |
6100 |
|||||||||||||||
|
Charge axiale maximale F2aB |
N |
3350 |
|||||||||||||||
|
Durée de vie |
heure |
20000 |
|||||||||||||||
|
Efficacité η |
% |
Supérieur ou égal à 95 % |
Supérieur ou égal à 92% | ||||||||||||||
|
Exploitation temporaire |
degré |
-10 degré ~90 degrés |
|||||||||||||||
|
Lubrification |
Huiles lubrifiantes synthétiques |
||||||||||||||||
|
Degré de protection de la boîte de vitesses |
Indice de protection IP65 |
||||||||||||||||
|
Position de montage |
toutes directions |
||||||||||||||||
|
Niveau de bruit (n=3000rpm, Na Load.50cm) |
dB(A) |
68 |
68 |
65 |
62 |
60 |
66 |
66 |
64 |
64 |
62 |
62 |
62 |
60 |
58 |
58 |
58 |
|
Moments d'inertie de masse J1 |
kg.cm2 |
3.25 |
2.74 |
2.71 |
2.62 |
2.57 |
0.47 |
0.48 |
0.47 |
0.47 |
0.48 |
0.47 |
0.47 |
0.47 |
0.44 |
0.44 |
0.44 |
Dimension mécanique
Taille de moteur adaptée
|
AEP115 Série |
Scène | Rapport | Diamètre de l'arbre de sortie | Diamètre de l'arbre d'entrée | Diamètre x longueur de l'arbre du moteur/Diamètre et hauteur du pilote sur le moteur/QTÉ-diamètre-espacement des trous de montage |
| Une étape | 3/4/5/7/10 | 32 | 19 |
Φ19×30/Φ70×3/4-Φ5.5-Φ90 Φ19×30/Φ70×3/4-Φ6.5-Φ90 Φ19×30/Φ80×3/4-Φ6.5-Φ100 Φ19×50/Φ95×6/4-Φ9-Φ130 Φ19×58/Φ110×6/4-Φ9-Φ145 |
|
| 22 | Φ22×58/Φ110×6/4-Φ9-Φ145 | ||||
| 24 |
Φ24×48/Φ95×6/4-Φ9-Φ115 Φ24×58/Φ95×6/4-Φ6.5-Φ115 Φ24×58/Φ110×6/4-Φ9-Φ145 |
||||
| 28 | Φ28*63/Φ110*6/4-Φ9-Φ145 | ||||
| 35 | Φ35×80/Φ114.3×8/4-Φ13.5-Φ200 | ||||
| Deux étapes |
15/16/20/25/28/30/ 35/40/50/70/100 |
32 | 19 |
Φ19×30/Φ70×3/4-Φ5.5-Φ90 Φ19×30/Φ70×3/4-Φ6.5-Φ90 Φ19×30/Φ80×3/4-Φ6.5-Φ100 Φ19×50/Φ95×6/4-Φ9-Φ130 Φ19×58/Φ110×6/4-Φ9-Φ145 |
|
| 22 | Φ22×58/Φ110×6/4-Φ9-Φ145 | ||||
| 24 |
Φ24×48/Φ95×6/4-Φ9-Φ115 Φ24×58/Φ95×6/4-Φ6.5-Φ115 Φ24×58/Φ110×6/4-Φ9-Φ145 |
||||
| 28 | Φ28*63/Φ110*6/4-Φ9-Φ145 |
FAQ
Q : À quoi sert un réducteur planétaire ?
R : Le but d'un réducteur planétaire est de transmettre efficacement le couple et d'ajuster la vitesse de rotation entre un arbre d'entrée et un arbre de sortie dans diverses applications mécaniques.
Q : Comment un réducteur planétaire permet-il d'obtenir différents rapports de démultiplication ?
R : Un réducteur planétaire permet d'obtenir différents rapports de démultiplication en utilisant un nombre variable de dents sur les engrenages et en les disposant dans des configurations spécifiques. En combinant différents jeux d'engrenages, la boîte de vitesses peut atteindre une large gamme de rapports de démultiplication.
Q : Les produits sont-ils testés avant l'expédition ?
R : Oui, absolument. Tous nos moteurs sont soumis à des tests de contrôle qualité approfondis à 100 % avant d'être expédiés pour garantir leur qualité et leurs performances.
Q : Quelle est l’efficacité d’un réducteur planétaire de précision ?
R : L'efficacité d'un réducteur planétaire de précision se situe généralement entre 90 % et 98 %, en fonction de facteurs tels que la qualité des engrenages, la lubrification et les conditions de charge spécifiques dans lesquelles ils fonctionnent.
Q : Comment puis-je me rendre à votre usine ?
R : Notre usine est idéalement située près de l’aéroport de Shanghai Hongqiao. À votre arrivée, nous organiserons votre prise en charge à l'aéroport.
Q : Êtes-vous un fabricant, une société commerciale ou un tiers ?
R : Nous sommes un fabricant et notre société a été créée en 1999.
