Qu'est-ce que le moteur pas à pas hybride NEMA 34
Dec 29, 2023
LeMoteur pas à pas hybride NEMA 34est un type spécifique de moteur pas à pas qui adhère à la norme NEMA (National Electrical Manufacturers Association) pour les tailles de châssis de moteur. Le « 34 » dans NEMA 34 indique la taille du cadre du moteur, en particulier une bride carrée de 3,4- pouces (86x86 mm). Les moteurs pas à pas hybrides, y compris ceux de la catégorie NEMA 34, combinent les caractéristiques des moteurs pas à pas à aimant permanent (PM) et à réluctance variable (VR), d'où le terme « hybride ». Dans ce blog, nous aurons une compréhension plus approfondie deMoteur pas à pas hybride NEMA 34, y compris ses dimensions, spécifications et fonctionnalités.
Dimension du moteur pas à pas hybride NEMA 34
Spécifications du moteur pas à pas hybride NEMA 34
1. Angle de pas :
Les moteurs pas à pas hybrides NEMA 34 ont généralement un angle de pas de 1,8 degrés, ce qui signifie qu'ils se déplacent par incréments de 1,8 degrés par pas.Plus l'angle de pas est fin, plus le mouvement du moteur est fluide et précis, ce qui rend les moteurs NEMA 34 adaptés aux applications nécessitant de la précision.
2. Couple :
Ces moteurs NEMA 34 sont connus pour leur couple de sortie élevé. Le couple varie en fonction du modèle spécifique, mais il est généralement plus élevé que celui des moteurs NEMA plus petits. SIT propose trois modèles NEMA 34 standard pour les clients avec un couple nominal de 2,57 Nm, 6,5 Nm et 8,6 Nm.
3. Note actuelle :
Les moteurs pas à pas hybrides NEMA 34 en SIT sont disponibles en deux courants nominaux, 3A et 6A. Un courant nominal plus élevé permet d'obtenir plus de puissance et, par conséquent, un plus grand couple, ce qui rend ces moteurs adaptés aux applications lourdes.
Applications de moteur pas à pas hybride NEMA 34
Le moteur pas à pas hybride NEMA 34 est largement utilisé dans diverses industries, démontrant sa polyvalence. De la robotique et des machines textiles aux machines de gravure, en passant par les vannes de navires, etc., son couple élevé, sa précision et sa durabilité en font un composant crucial, favorisant l'efficacité et les performances dans un spectre d'applications dans la fabrication et l'automatisation modernes.
1. Robotique
L'intégration de moteurs pas à pas hybrides NEMA 34 dans des systèmes robotiques est particulièrement avantageuse, principalement en raison de leur précision exceptionnelle. La fonction de haute précision de ces moteurs permet aux robots d'exécuter des mouvements complexes et précis, ce qui les rend adaptés aux applications nécessitant un contrôle méticuleux. Qu'il s'agisse de chaînes d'assemblage, d'opérations de sélection et de placement ou de manœuvres complexes, le moteur pas à pas hybride NEMA 34 garantit que les bras et composants robotiques se déplacent avec la plus grande précision.
2. Machines textiles
L'utilisation des moteurs pas à pas hybrides NEMA 34 dans les machines textiles est motivée par leur intensité remarquablement élevée, ce qui en fait un atout crucial dans le processus de fabrication textile. Grâce à leur conception robuste, ces moteurs offrent la puissance nécessaire pour gérer les tâches dynamiques et exigeantes des machines textiles. La haute intensité du moteur NEMA 34 lui permet d'effectuer les mouvements complexes nécessaires à une manipulation précise du tissu, garantissant ainsi des opérations fluides dans des processus tels que le tissage, le tricot et la découpe du tissu.

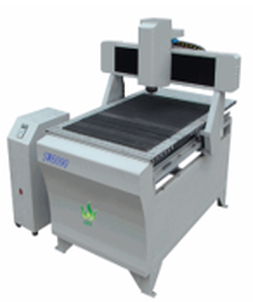

3. Machines à graver
Les machines à graver bénéficient de la capacité du moteur pas à pas hybride NEMA 34 à gérer des charges variables et à maintenir un couple constant tout au long du processus de gravure. De conception robuste, ces moteurs délivrent un couple important, fournissant la force nécessaire pour entraîner les outils de coupe et de gravure avec précision. Cela garantit une profondeur de gravure uniforme et des détails précis sur des matériaux allant des métaux aux plastiques. La capacité de couple élevée du moteur NEMA 34 améliore l'efficacité et la précision globales des machines à graver, ce qui en fait un choix essentiel pour les industries et les artisans à la recherche de solutions fiables et puissantes pour les tâches de gravure complexes.
4. Vanne de navire
Le moteur pas à pas hybride NEMA 34 trouve une application pratique dans les systèmes de vannes des navires en raison de sa combinaison unique de fonctionnalités. L'accélération rapide du moteur garantit des ajustements rapides et précis dans le fonctionnement des vannes du navire, permettant des réponses rapides aux conditions changeantes. Son couple de sortie élevé est crucial pour contrôler efficacement les vannes, en particulier dans les environnements maritimes où les vannes peuvent être soumises à une résistance ou une pression élevée. La construction robuste du moteur NEMA 34 garantit sa durabilité, ce qui le rend bien adapté aux conditions exigeantes et parfois difficiles rencontrées dans les environnements marins. De plus, la précision du moteur est essentielle pour positionner avec précision les vannes du navire, contribuant ainsi à l'efficacité et à la sécurité globales des opérations du navire. Le moteur pas à pas hybride NEMA 34 apparaît comme un choix fiable et polyvalent pour améliorer les performances et le contrôle des systèmes de vannes des navires, jouant un rôle central dans l'automatisation maritime.
