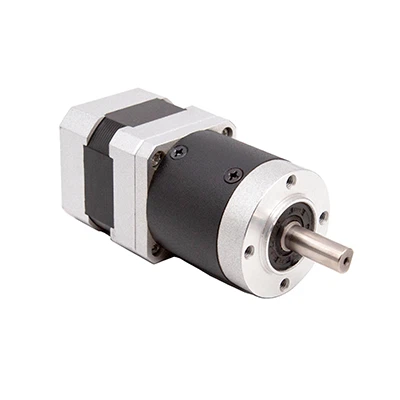

Moteur CC sans balais à engrenages de 36 mm

Moteur CC sans balais à engrenages de 36 mm

Les moteurs BLDC à engrenages de 36 mm ont une taille de cadre de 42 x 42 mm, composé d'un réducteur planétaire économique de 36 mm et d'un moteur à courant continu sans balais rond de 42 mm. Ils sont disponibles en 4 modèles standards avec un rapport de démultiplication de 3:1 à 225:1. En combinant les avantages de la technologie sans balais, ces moteurs garantissent des performances efficaces et durables, tandis que leurs rapports de démultiplication variables les rendent polyvalents et adaptés à un large éventail d'applications.

Envoyez demande
  • Livraison rapide
  • Assurance qualité
  • Customization AvailablePersonnalisation disponible
Présentation du produit

Dimension mécanique

Mechanical Dimension



Spécifications générales

Type d'enroulement étoile
Angle d'effet Hall 120 degrés (angle électrique)
Jeu axial de l'arbre 0,025 mm
Température ambiante 0 degré -+50 degré (sans condensation))
Humidité ambiante ＜85 % (sans condensation)
Max. Force radiale 30N
Max. Force axiale 15N
Classe d'isolation classe B
Résistance diélectrique one minute@500VAC.5mA
La resistance d'isolement 100 MΩ minimum à 500 V CC



Connexion électrique

Plomb NON. Couleur du plomb Jauge de plomb Connexion
1 Rouge UL1007/26AWG VCC
2 Noir GND
3 Jaune SALLE A
4 Blanc SALLE B
5 Bleu HALLE C
6 Orange UL1007/22AWG Phase U
7 Vert Phase V
8 Brun Phase W



Paramètre de boîte de vitesses

Scène   1 étape 2 étapes 3 étapes
Rapport   3 4 5 9 20 25 36 45 100 125 180 225
Longueur L1 mm 37 42 50.5
Longueur L2 mm 35 40 48.5
Charge nominale Nm 1 2 3
Charge maximale Nm 2 4 6
Efficacité η % 85% 75% 65%
Contrecoup degré Inférieur ou égal à 0,8 degrés Inférieur ou égal à 1,6 degré Inférieur ou égal à 2,4 degrés
Poids kg 0.4 0.6 0.8
Température ambiante de fonctionnement degré -20 degrés ~ 90 degrés (personnalisation basse température)
Vitesse d'entrée nominale n1N tr/min 3000
Max. Vitesse d'entrée n1B tr/min 5000
Degré de protection de la boîte de vitesses PI 54
Lubrification   Lubrification à la graisse à vie
Bruit dB 50dB/1m
Durée de vie heure ~20000



Spécifications techniques

Numéro de modèle. Constante EMF arrière Tension nominale Vitesse Couple nominal Pouvoir Courant nominal Vitesse à vide Courant à vide Résistance/ligne-ligne Inductance/ligne-ligne Longueur
  V/krpm VCC tr/min N.m W A tr/min A Ω mH mm
42BL02402-0026-XXX 4.1 24 4000 0.062 26 1.77 6700 0.19 1.76 3.2 40
42BL02402-0053-XXX 6.1 24 4000 0.125 52.5 3.4 6500 0.53 0.78 1.26 60
42BL02402-0078-XXX 4.3 24 4000 0.185 77.5 4.8 6000 0.32 0.76 1 80
42BL02402-0105-XXX 4.1 24 4000 0.251 105 6 5900 1 0.52 0.783 100

Remarque : les clients doivent uniquement fournir la vitesse et le couple du moteur finalement terminé, et nous choisirons le moteur et la boîte de vitesses adaptés à votre application.



FAQ

Q : Les motoréducteurs BLDC peuvent-ils être utilisés dans des applications à grande vitesse ?

R : Les motoréducteurs BLDC sont polyvalents et peuvent être utilisés dans des applications à grande vitesse. En associant l'efficacité inhérente de la technologie sans balais à la réduction de vitesse, ils offrent un contrôle précis de la vitesse et du couple. Cela les rend adaptés aux scénarios nécessitant à la fois des vitesses de rotation rapides et un contrôle précis, tels que les systèmes de convoyeurs, les machines à grande vitesse et certaines applications aérospatiales. Le choix du rapport de démultiplication est essentiel pour adapter ces moteurs aux exigences spécifiques de vitesse élevée.



Q : Quel est l'impact de la température sur les performances des moteurs à courant continu sans balais (BLDC) ?

R : La température joue un rôle essentiel dans les performances des moteurs à engrenages CC sans balais (BLDC). Des températures de fonctionnement élevées peuvent provoquer une surchauffe du moteur, entraînant une diminution de l'efficacité et des dommages potentiels. En revanche, un froid extrême peut réduire l’efficacité de la lubrification, ce qui a un impact sur les performances des engrenages. Par conséquent, le maintien d’une plage de température optimale est essentiel pour garantir un fonctionnement cohérent et fiable du moteur dans diverses applications.



Q : Est-il possible pour nous de visiter votre usine avant de confirmer notre commande ?

R : Nous serions certainement ravis d’organiser une visite d’usine pour vous. Cela vous permet non seulement de vous familiariser avec nos opérations, mais contribue également à établir une base solide pour notre relation commerciale.



Q : Pourriez-vous décrire l'emballage utilisé pour vos moteurs ?

R : Nos moteurs sont solidement emballés dans de la mousse absorbant les chocs. Chaque moteur est placé dans une poche individuelle à l'intérieur de la mousse pour éviter tout dommage potentiel dû au contact avec d'autres moteurs et pour résister aux rigueurs du transport, y compris les vibrations intenses.



Q : Pouvez-vous fournir des services personnalisés ?

R : Oui. Nous disposons de notre propre atelier de production d’usinage qui nous permet de répondre aux divers besoins de produits personnalisés. Nous pouvons répondre à des exigences spécifiques telles que la personnalisation de la longueur, de l'épaisseur, de la forme et de la taille d'un arbre selon les spécifications uniques fournies par nos clients. Notre objectif est de fournir des solutions sur mesure qui correspondent à vos besoins spécifiques. N'hésitez pas à discuter de vos besoins de personnalisation avec nous et nous travaillerons en étroite collaboration avec vous pour fournir le résultat souhaité.
